最大定格総荷重 | 9.97mブームt×m | 75.0×3.0(11本掛) |
---|---|---|
16.7mブームt×m | 36.0×4.5(6本掛) | |
23.4mブームt×m | 29.0×6.0(5本掛) | |
30.1mブームt×m | 18.5×8.0(4本掛) | |
補助シーブ(最大)t×m | 7.0(1本掛) | |
ブーム長さm | 9.99 〜 30.1 | |
主フック最大地上揚程m | 30.4 | |
主フック最大作業半径m | 27.8 | |
ロープ速度 | 主巻m/min | 120(1層) |
補巻m/min | 120(1層) | |
ブーム伸長速度sec/m | 125/20.1 | |
ブーム上げ速度sec/度 | 64/0~83 | |
走行速度km/h | 1.9/1.2 | |
全装備重量(標準仕様)t | 69.2 | |
平均接地圧kPa[kgf/c㎡] | 82.7{0.84} | |
登坂能力%(度) | 40(21.8) | |
エンジン | 名称 | 三菱6D24-TLE2A |
種類 | 水冷6気筒インタークーラターボ付直接噴射式ディーゼル | |
定格出力kW/min-1[PS/rpm] | 235/2,000{320/2,000} | |
最大トルクN・m/min-1[kgf・m/rpm] | 1.245/1,400{127/1,400} | |
ワイヤロープ | 主巻mm×m | Φ 22×170 |
補巻mm×m | Φ 22×75 | |
定格ラインプル | 主巻kN[tf] | 68.7{7.0} |
補巻kN[tf] | 68.7{7.0} | |
寸法 | 本体長さm | 12.675 |
本体幅(縮小時)m | 3.20 | |
本体高さm | 3.11 | |
輸送重量 | カウンターウェイト除くkg | 50,000 |
カウンターウェイト、クローラ除くkg | 35,500 | |
クローラ重量(1本)kg | 7,250 | |
カウンターウェイト(クローラウェイト)kg | 9,000+8,200+(2,000) |

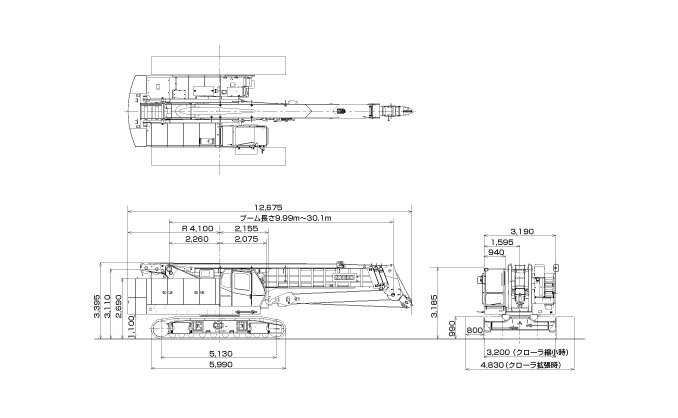

(単位:mm)
